Resoluçion di problemi do mòdolo LCD: comme diagnosticâ e correze i problemi commun do display

Sti fallimenti an di modelli e i ciù tanti se peuan diagnosticâ inte 30 menuti ò meno. Sta guidda a l'é struttuâ in sce comme fonçioña effettivamente a resoluçion di problemi: à comensâ da quello che se peu vedde in sciô schermo, e dapeu travaggiâ torna a-a caxon. Se ti mantëgne .schermi LCD commercialiinto commercio a-o dettaggio, exeguî di pannelli inti chioschi pubrichi ò debuggâ l'hardware incorporou durante o sviluppo, o proçesso diagnòstico o l'é o mæximo.

Referensa spedia a-i scintomi

Utilizzâ sta tabella comme primmo filtro. Diverse caxoin peuan produe o mæximo scintoma, donca trattâlo comme unna direçion de comenso, no comme unna respòsta finale.

Cossa l'é che provoca effettivamente i guasti do mòdolo LCD?

Degraddaçion da retroilluminaçion

A retroilluminaçion a l’é o guasto ciù commun de un solo-componente inti mòdoli LCD. E matrixe de LED s’ammerman de maniman inta seu vitta operativa - i produttoî qualifican i produti contraStandard de verifica d'affidabilitæ di semiconduttoî JEDEC, e e duæ de vitta nominæ cangian scignificativamente tra i pannelli de qualitæ consummatô e industriæ. Consultâ delongo o feuggio de dæti do vòstro mòdolo speçifico pe-a seu duâ de serviçio nominâ inte vòstre condiçioin de fonçionamento, no à unna çifra generica do settô.

Un schermo con unna retroilluminaçion degraddâ o passa ancon i contròlli elettrichi. O pannello o fonçioña - o no peu produe unn'imagine lexibile inta luxe ambiente normale. Se o schermo o pâ açettabile inte unna stançia scua ma o vëgne squæxi invixibile sotta l'illuminaçion lumminosa de l'uffiçio ò à l'estranxeo, a retroilluminaçion a l'é a primma cösa da provâ.

⚠️ Errô commun:compensando unna retroilluminaçion scentâ con sponciâ a lumminoxitæ a-o mascimo. Sto fæto o l’accelera l’usura di LED e o l’accurtisce a duâ utile ch’a l’arresta de un componente ch’o se degradda za. A seleçion de l’hardware co-o spaçio pe-a testa appropiou pe-a lumminoxitæ fin da-o prinçipio a l’evita do tutto o problema - vedde cöse o distinguemòdoli LCD de qualitæ-commerçiæda-e alternative de livello consummatô-.

Problemi co-o connettô e i cavi

I cavi à striscia, i connettoî à zebra e e giunçioin de saldatua se degraddan sotta vibraçioin, çiclo termico e flescion repetua. A modalitæ de guasto a l'é squæxi delongo intermittente: sciaccâ à çerti orientamenti, segmenti de schermo cazzui sotta vibraçion ò un schermo ch'o fonçioña à l'avvio ma o falla a-a temperatua de fonçionamento. O fæto de mette torna tutti i connettoî avanti de commandâ de parte o resòlve unna quota scignificativa de lamente in sciô campo à un costo zero.

Stress ambientale

O freido o rallenta a respòsta di cristalli liquidi; o cado o l’accelera l’invegiamento do polarizzatô e a delaminaçion de l’adexivo; l'umiditæ a corrodde i elettrodi da drento, con produe di segmenti de visualizzaçion mancanti che se pezoan da maniman inte settemañe. Speçificâ delongo e condiçioin do caxo pezo-, no quelle medie. Pe-e applicaçioin inte di ambienti exigenti,soluçioin de schermo LCD intregæ con de valutaçioin ambientale abbinaevaggan ben valuæ avanti da desccegaçion, no dòppo un fallimento in sciô campo.

⚠️ Errô commun:verificâ un display inte condiçioin de laboratöio e suppoñe ch’o l’agge da fâ co-o mæximo à l’estranxeo, inte un magazzin freido ò vexin à unna vivagna d’umiditæ - sensa verificâ che a classe IP nominâ do mòdolo e l’intervallo de temperatua correspondan effettivamente à l’ambiente de desccegamento.

Problemi d'alimentaçion e guasti do driver

I picchi de tenscion provocan di danni immediæ a-o CI do condutô. O rumô de l'ondulaçion d'alimentaçion - CA in sciô binäio DC - o pròvoca di danni ciù sottî e cumulativi: reset casuali, rumô de l'imagine e duâ do LED accorçiâ. Consultâ o feuggio de dæti do seu mòdolo pe-a seu tenscion d’ondulaçion mascima consentia; no gh'é un livello universâ ch'o s'applica à tutte e qualitæ de pannelli.

I bug do firmware e e discordanse de protocòllo en unna categoria separâ ch’a l’imita de forma convinsente o fallimento de l’hardware. Un schermo gianco ò unn’output scramblâ dòppo un scangio de scheda ò un aggiornamento de software o l’é ben ben de spesso un errô de configuraçion, no un pannello rotto. Sta distinçion a l’à de l’importansa quandeconfrontâ i formati de schermo à barra LCD e LED- de tecnologie despæge an di comportamenti de protocòllo e de firme de erroî despægi.

Proçesso diagnòstico à sëi pasci-

Travaggiâ pe mezo de questi in ordine. Fermâte appena identificæ l'errô - i scangi inutili perdan tempo e introduxan de neuve variabile.

Passo 1 - Ispeçion vixiva avanti d'açende -.Çercâ de crenatue, condensaçion derê a-o pannello, segni de bruxo in sciô PCB e cavi à striscia desplaçæ ò arrembiæ. Se attrovæ di danni fixichi, no applicâ l'energia. Unna connescion accortâ a peu provocâ di danni in cascâ che son ben ben ciù cäi che o guasto originäio.

Passo 2 - Verificâ a tenscion d’ingresso.Utilizzâ un moltimetro a-i pin d’intrâ de potensa do mòdolo. E tipiche tenscioin nominæ pe-i pannelli TFT son de 3,3V, 5V ò 12V - controllâ o seu feuggio de dæti. Unna lettua de ciù do 5% a-o de feua da speçifiçitæ a garantisce unn'investigaçion. Pe di erroî intermittenti, azzonze un oscilloscòpio pe controllâ l’ondulaçion d’alimentaçion in sciâ speçificaçion consentia do feuggio de dæti.

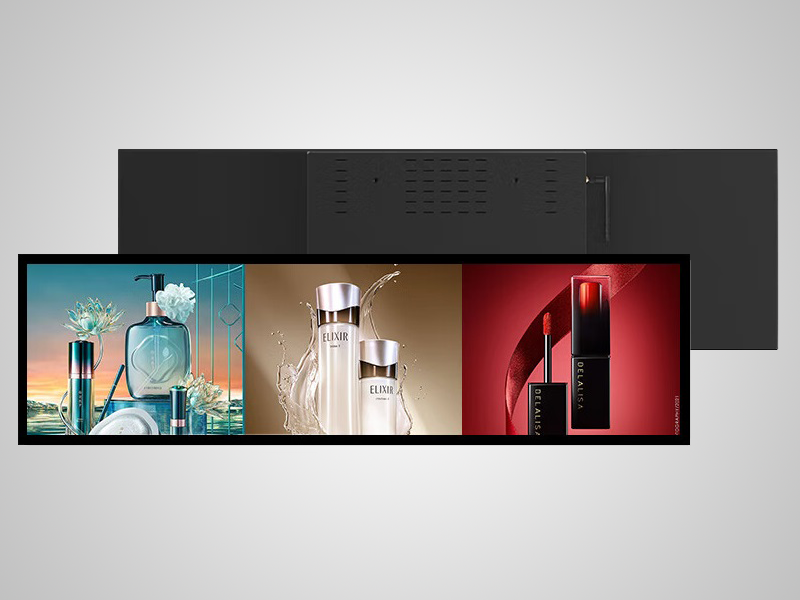

Passo 3 - Isolâ a retroilluminaçion.Int'unna stançia scua, fâ brillâ unna lanterna in sciâ superfiçie do pannello inte un angolo. Se ti peu fâ distingue unn'imagine sciätâ, o pannello o l'é fonçionâ e sôo che a retroilluminaçion a l'é fallia. Sto test sencio o l’elimina a meitæ de l’erbo diagnòstico inte meno de 10 segondi - e o fonçioña ben o mæximo in sceschermi LCD de formato bar-comme in scî pannelli rettangolæ standard.

Passo 4 - Scangiâ di cavi e de schede de mainea metodica.Carregâ un bon modello de test conosciuo-. Sostituî o cavo à striscia con unn'unitæ de travaggio verificâ. Se o guasto o va apreuvo a-o cavo, o cavo o l'é o problema. Se o l'arresta co-a töa, a töa a l'é apreuvo. Sostituî primma o componente ciù pöco cao e ciù façile da attrovâ.

Passo 5 - Controllâ o protocòllo de communicaçion.Un schermo gianco ò unn’output sciätou dòppo un scangio de scheda o l’é squæxi delongo un errô de configuraçion. Verificâ a frequensa de trasmiscion (UART), a modalitæ SPI (CPOL/CPHA) ò l’indirizzo I2C contra o feuggio de dæti. Sto passo o piggia unna quota sproporçionâ de guasti intoambienti de exibiçion de chioschidonde i mòdoli vëgnan sostituii into campo, de spesso da unna documentaçion incompleta.

Passo 6 - Replicâ e condiçioin do campo in sciô banco.Un display ch'o fonçioña into laboratöio ma o no riesce inta desccegaçion o l'à squæxi delongo unna caxon termica ò de vibraçioin. Un connettô ch’o l’é marginale à 22 graddi o peu arvîse do tutto à 55 graddi . Applicare un cado controllou durante e preuve in sciô banco - un guasto ch'o comparisce ciù in çimma de unna çerta temperatua o l'identifica direttamente l'espanscion termica comme o meccanismo.

Reparâ ò Sostituî? Un quaddro de deçixoin

A reparaçion a l'à de senso quandeo guasto o l'é localizzou inte un scingolo componente sostituibile - un cavo, unna matrixe de retroilluminaçion, un aggiornamento do firmware - o mòdolo o fa parte de un scistema donde l'approvixonamento de unna sostituçion o compòrta un scignificativo tempo de fermâse ò unna reprogettaçion, e o costo da reparaçion o l'é ciæamente ciù basso che unna neuva unitæ.

A sostituçion a l'à ciù senso quandediversci scintomi compariscian a-o mæximo tempo. A retroilluminaçion sfummâ, l'usura do connettô e o ghosting de l'imagine che compariscian insemme son un indicatô seguo da fin da duâ de serviçio, no un solo errô ch'o se peu correze. A sostituçion a l’à de senso ascì quande un mòdolo corrente o l’òffre de speçificaçioin ciù boñe - unna lumminoxitæ ciù erta, unna temperatua de fonçionamento ciù larga, unna megio proteçion contra l’intrâ - ch’a reduieiva o peiso de manutençion inte l’avvegnî.

Avanti de impegnâse inte un di doî percorsci, travaggiâ in sce ste çinque domande:

1. Sto chì o l'é o primmo fallimento de l'unitæ, ò o l'é fallio primma?
2. O guasto o l’é limitou à un solo componente sostituibile?
3. O costo totale da reparaçion - de parte, da man d'euvia e do tempo de fermâse - o l'arresta ciæamente ciù basso che o costo da sostituçion?
4. L'unitæ reparâ a duâ realisticamente pe-o requixito de serviçio ch'o l'arresta do scistema?
5. Unna sostituçion corrente a l’òffre de speçificaçioin scignificativamente ciù boñe pe st’applicaçion?

Se træ ò ciù respòste favoriscian a sostituçion, pe commun quello o l’é o percorso ciù ciæo. Sfoggiâ o completogamma de produtiò doncaparlâ con un speçialistoin sce l'approvixonamento. Pe-i contesti de commercio a-o dettaggio e de cartelli,configuraçioin LCD personalizzæ pe-a segnaletica a-o dettaggiode spesso o l'öfre unn'economia à longo termine megio che un scangio diretto comme-pe-comme.

Manutençion preventiva

• Controlli de l'ambiente:Desccegâ drento de l'intervallo de temperatua e umiditæ nominæ do mòdolo, con deuviâ e condiçioin pe-o pezo-caxi pe-a progettaçion. Inte di ambienti d'erta umiditæ, e recinçioin serræ con de valutaçioin IP verificæ son un requixito, no unna precauçion.
• Gestion de l'energia:Utilizzâ de fornitue regolæ con proteçion hardware contra e surge. Evita de fâ fonçionâ de retroilluminaçioin delongo a-a lumminoxitæ mascima - o contròllo adattivo da lumminoxitæ o redue l’usura di LED sensa un impatto vixibile in sce l’utilizzabilitæ.
• Ispeçioin programmæ:Controllâ tutti i meixi o pòsto do connettô e çercâ a condensaçion. Ògni trimestre - exeguisce un modello de test diagnòstico e verificâ a tenscion d'alimentaçion sotta carrega. Tutti i anni - controllan l’ondulaçion de fornitua e ispeçionan i seu òttichi pe-a delaminaçion ò l’invegiamento do polarizzatô.

PeTerminale de autoserviçiodesccegaçioin in corso delongo inte di ambienti con un erto-traffego, o contròllo trimestrale o l'é l'attivitæ de manutençion sencia co-o valô ciù erto-.I schermi LCD allonghi deuviæ inti ambienti de supermercæaffrontâ unn'espoxiçion speçifica à l'umiditæ e à di sostanse chimiche de nettezza che i programmi de manutençion standard peuan no affrontâ do tutto.

Domande frequente

O mæ LCD o mostra un schermo gianco - o pannello o l'é rotto?

No pe fòrsa. Un schermo gianco o l'é ciù de spesso un fallimento de communicaçion ò d'iniçializzaçion che un danno fixico. Verificâ a configuraçion do protocòllo - a frequensa de trasmiscion, a modalitæ SPI ò l’indirizzo I2C - contra o feuggio de dæti do mòdolo. Sto fæto o l’é particolarmente importante dòppo un aggiornamento do firmware ò un scangio de scheda, donde e impostaçioin porrieivan no ëse stæte trasferie correttamente.

Comm'o fasso à savei se a retroilluminaçion ò o pannello LCD son fallii?

Fate brillâ unna lanterna in sciâ superfiçie do schermo inte un angolo inte unna stançia scua. Se se peu vedde unn'imagine sciätâ, o pannello o produxe correttamente l'output e solo che a retroilluminaçion a l'é fallia. Nisciuña imagine pe ninte sotta unna lanterna a veu dî che l'errô o l'é into pannello, inta scheda do driver ò into percorso do segnâ tra de loiatri.

Un display ch'o sciorte o peu ëse fissou sensa sostituî o mòdolo?

Inta ciù parte di caxi, sì. O sciaccâ o l’é provocou pe-o ciù da un cavo à striscia sciortio, da un giunto de saldatua marginale ò da unn’ondulaçion d’alimentaçion eccesciva. O fæto de mette torna i connettoî e a verifica da stabilitæ da tenscion d’alimentaçion sotta carrega o resòlve a ciù parte de lamente de sciaccâ primma che ghe segge beseugno de un sostituto de componente.

L'é seguo açende un display ch'o l'é stæto espòsto à l'umiditæ?

No. Lasciâ che o mòdolo o se secca do tutto inte un ambiente con bassa-umiditæ primma d’applicare l’alimentaçion. L'alimentaçion in sce un schermo umido a reisega a corroxon di elettrodi e di curti circuiti che peuan dannezzâ de mainea permanente o pannello.

Perché o mæ display o fonçioña in sciô banco ma o no fonçioña into campo?

Solo i guasti intermittenti into campo{0}}en provocæ squæxi delongo da l’espanscion termica a-a temperatua de fonçionamento, da l’intermittensa do connettô provocâ da-e vibraçioin ò da-a condensaçion durante l’avvio. Replicâ l'ambiente de desccegamento reale - temperatua, vibraçioin, umiditæ - durante e preuve in sciô banco. Pe de indicaçioin in sciâ seleçion de l’hardware ch’o pòsse gestî de condiçioin exigente de forma ciù coerente,sta panoramica de opçioin de visualizzaçion LCD à erte prestaçioin-o creuve e differense de speçificaçioin ch’importan ciù tanto.

Concluxon

I guasti do mòdolo LCD se peuan leze unna vòtta che se sa cöse çercâ. Un pannello scuo, un schermo ch'o sciacqua, un output sciätou - ciaschedun o mappa unna lista de caxoin probabile ch'a se pòsse gestî e un proçesso diagnòstico strutturou o l'attreuva l'errô reale ciù a-a spedia che a sostituçion di componenti à caxo. O mæximo proçesso o t'indica ascì ciæamente quande a reparaçion a l'à corrio o seu corso e a sostituçion a l'é a giusta respòsta.
