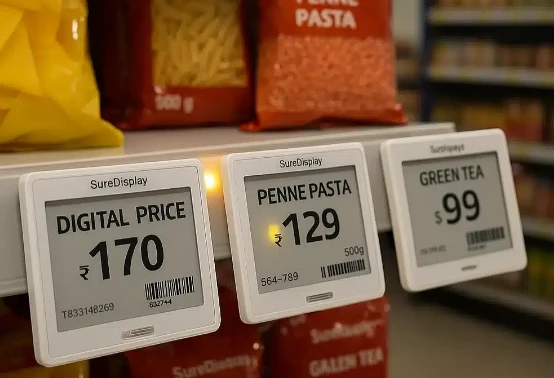

Ecco quello che a ciù parte da gente a no capisce in sce l'ESL: un schermo autonomo o no l'é ninte. Letteralmente inutile. T'æ beseugno de unræpe consegnâghe di dæti,softwarepe dîghe cöse mostrâ, epersoñepe desccegâ sto scistema intrego inte di magazzini reali-l’é quello ch’o constituisce unna "soluçion". O mæximo terminal, sensa a ræ, o l'é un moin. E sensa che a piattaforma a gh'alimente di dæti, quæ o l'é o senso?
Int'un progetto, un cliente o l'inscisteiva pe mette de staçioin de base drento i pannelli do soffito perché pensavan ch'o paiva ciù netto. Gh'an dito che o segnâ o no l'avieiva penetrou ben. No gh'an ascoltou. Trei settemañe dòppo o lancio, a meitæ de etichette inta seçion zeâ mostravan di prexi vegi. Doveiva arrancâ tutto e fâlo torna. Costâli triplo.Costioin de progettaçion RF.
E mæxime etichette
Perché E-inchiostro?

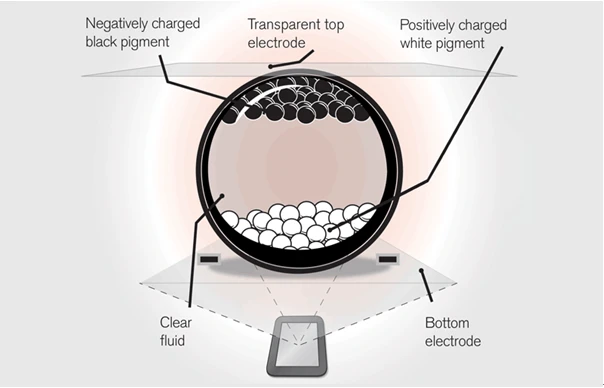

I terminali ESL en ligæ à di schermi e-inchiostro (E-inchiostro) e sta çernia a no l’é pe un caxo. A mainea che un inzegnê d’hardware o l’à spiegou unna vòtta: figua ti de capsule picciñe impie de partiçelle gianche e neigre che xeuan inte l’euio. Zappâli con l'elettriçitæ, e partiçelle se mescian in gio, l'imagine a comparisce. Dòppo che l'imagine a se forma, a l'arresta solo che lì. Taggia a potensa, no l'importa. L'imagine a l'arresta. O termine tecnico o l'é .visualizzaçion bistabileo quarcösa comme quello.
Consummo d'energiadurante a visualizzaçion statica o no l'é pratticamente ninte. I dæti de preuve mostran unn'etichetta de 2,13-inch de 2,13-inch negra-e gianca ch'a fonçioña in sce unna batteria à botton CR2450, ch'a se rinfresca doe vòtte pe giorno, ch'a duâ6 à 8 anni. Anche co-a frequensa d'aggiornamento aumentâ fin à ciù de 5 vòtte pe giorno, quello o l'é ancon 4 anni pöcassæ.
Dapeu gh'é o fæto ch'o no l'emette luxe-o fonçioña con riflette a luxe ambiente, comme o papê. Saieiva comme i schermi LCD vëgnan do tutto inleggibili a-a luxe diretta do sô? E-inchiostro o l'arresta perfettamente ciæo. Eangoli de vixonson in sostansa un problema no-. I clienti no son delongo de fronte direttamente à l'etichetta, no? No l'importa co-a e-inchiostra.
Ecco quarcösa che tante persoñe no san: a tecnologia prinçipâ pe-i schermi à tinta à livello globale a l'é squæxi monopolizzâ da unn'açienda-A soçietæ E Ink de Taiwan. Squæxi tutti i schermi di produttoî ESL ne vëgnan da E Ink ò da-i seu collaboratoî autorizzæ. Sto fattô strutturale o l'influisce profondamente in sciô costo e in sciô scenäio competitivo de l'intrego settô.

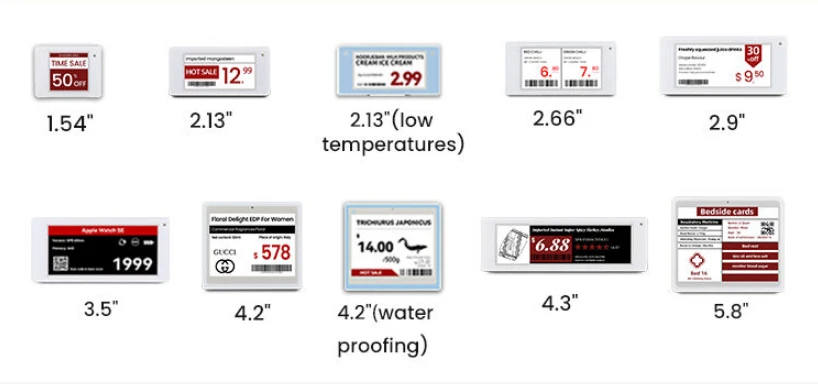

Opçioin de dimenscion
Pe-a dimenscion-, gh'é unna gamma assæ larga:
1,5 pollici- bòrdi de scaffæ regolari pe produti de tutti i giorni
2,9, 4,2 pollici- articoli che an beseugno de un pittin de ciù informaçioin
6 pollici- produto fresco, spaçio pe l'origine, qualitæ, fòscia un còdiçe QR
7,5 pollici e in çimma- caps de fin e intestaçioin de categorie, de vòtte fin à 13 inch
Quarchedun de 13,3 inch o l'é deuviou comme mini segni digitali, sciben che à quello ponto a linia co-a segnaletica a comensa à sfogâse.

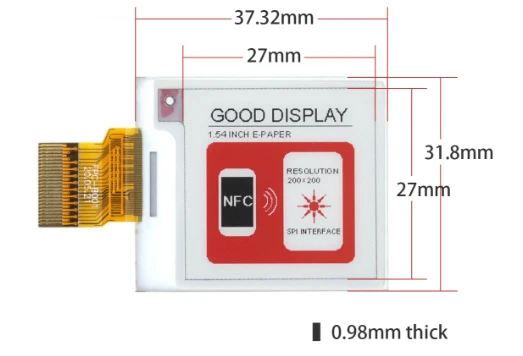

Compromisci de cô
Oua, e-ink a l’à e seu limitaçioin. E primme verscioin ean solo che in gianco e neigro. Dapeu i produttoî an descoverto comme azzonze unterso cô-pe commun rosso ò giano-ch'o l'ea un gran problema pe-e indicaçioin de promoçion. Ciù de reçente gh'é stæto un asbrio versovisualizzaçioin à cô completo-.
Ecco o compromisso, e o l'é scignificativo:
| Qualitæ | Tempo d'aggiornamento | Costo (2,9 pollici) |
|---|---|---|
| Negro-e-gianco | 1-2 segondi | Linia de base |
| Trei-coî | 10-15 segondi | ~2x |
| Colore completo- | 20+ segondi | 3-4x |
O l'é unna meña de doî ammiâ un aggiornamento de schermo à trei-coî. Coscì i ciù tanti revenditoî s'arrestan co-o neigro-e-gianco ò trei-cô. O cô completo-o tende à comparî inteseçioin de cosmetica, espoxiçioin de vin-pòsti donde a presentaçion vixiva a valla a pena.
Perché questo o l'à fiña de l'importansa-O problema reale
Un supermercou da cadeña regionâ à Zhejiang o l'à fæto un carcolo: pe un di seu butteghi con42.000 SKU, un cangio de prexo promoçionale ch'o l'à da fâ co-o 15% di produti neçessäi8 impiegæ che travaggian quarcösa comme 6 oepe completâ tutti i cangiamenti de l'etichetta. Avanti che i cangiamenti de l'etichetta fïsan completæ, unna gran parte di clienti a veddeiva di prexi incoerenti co-i prexi à cassa. I seu dæti d'audit interno an mostrou che o tascio d'errô pe-e etichette de prexi do papê o l'ea de3.2%-pöcassæ 3 produti in sce 100 con un prexo errou.
Un prexo errou o pòrta à unna riga de problemi:
I clienti descrovan a-a cassa che o prexo o l'é despægio da-o prexo de scaffâ-bruttiscima esperiensa
Inte tanti pòsti, e violaçioin peuan affrontâmulte
E strategie de promoçion no peuan ëse exeguie comme previsto
I articoli de liberaçion mancan o seu barcon de vendie ottimale
ESL o l'é essençialmente unponte. Into commercio a-o dettaggio tradiçionale, "o prexo into scistema" e "o prexo in sciô scaffâ" existan comme doe cöse independente. Quande o scistema o cangia un prexo, o scaffâ o no s'aggiorna automaticamente-quarchedun o l'à da anâ à cangiâlo. Quello "quarchedun" o l'é o collo de bottiglia inta trasmiscion de informaçioin-ch'o pòrta di retardi, di erroî e di costi. Quello che fa ESL o l'é deuviâ a tecnologia pe eliminâ sto collo de bottiglia, con permette a-i dæti de scorî direttamente a-i terminali de scaffæ sensa relè manuâ.
Dæto che o travaggio uman o l'é o collo de bottiglia, addeuviâ a tecnologia pe sostituîla. Into momento che i dæti cangian into scistema, o spinge a-e etichette pe mezo da ræ, e etichette se refrescan automaticamente. Nisciuña camminâ a-e sganzie, nisciun papê, nisciuña stampa.O retardo o l'é comprimisso da-e oe à di menuti, o tascio d'errô o cazze da-o ciù perçento à vexin a-o zero, i costi do travaggio s'ammerman ben ben.
Quande i aggiornamenti di prexi no son ciù un collo de bottiglia, s'arve de neuve poscibilitæ.Prexi dinamichio vëgne poscibile. I prexi in linia e feua linia peuan scincronizzâ in tempo reale-. E attivitæ de promoçion peuan avei effetto pròpio a-o segondo. Quello o l'é o veo valô.

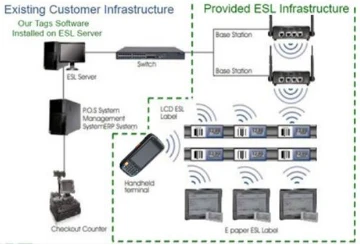

O Pezo da Communicaçion
E etichette en de moen, e staçioin de base en di nervi, responsabili da trasmiscion de istruçioin da-o çervello (ciattaforma) à tutte e man.
Staçioin de basepe-o sòlito son à forma de scatoa ciatta-, de dimenscioin pæge a-i router domesteghi, installæ in scî soffitti, in scî scaffæ ò in scê miage. Ògni staçion de base a creuve unna gamma de10 a 50 metri, à segonda do protocòllo de communicaçion, da potensa de trasmiscion, e de l'interferensa ambientâ. Un supermercou standard de 3.000 metri quaddræ pe commun o desccende45 à 60 staçioin de base, co-a neuva aria refrigerâ ch'a domanda un desccegamento ciù spesso apreuvo à di problemi de schermo do segnâ.
Protocòlli de communicaçion
L'é chì che i produttoî se differensian-i protocòlli de communicaçion. Ecco quello che di despægi fornitoî an scompartio inti anni:
Proprietäio à 2,4 GHz (etichetta d'immagine SES, Hanshow)
I grendi son anæti con de cöse proprietäie de 2,4GHz. I seu inzegnê ascciæiscian che voeiva un contròllo completo in sce comme o protocòllo o se compòrta into dettaggio pe ESL. O l'à de senso. O ponto negativo-unna vòtta into seu ecoscistema,cangiâ o l'é un pescimo. E seu etichette no parlan co-e staçioin de base de nisciun atro. Un cliente o voeiva mescciâ e abbinâ. No se poeiva fâ.
Sotto{0}}GHz (433MHz, 868MHz)
Çerti venditoî gh’é ciù cao e frequense ciù basse. Un rappresentante do Pricer o l'à ascciæio che e frequense ciù basse passan megio i ostacoli, cösa ch'a l'é apreuvo à quello ch'o l'é stæto osservou inte un progetto de magazzin con ben ben de ciumento. Ma o .i regolamenti son despægi inte tutti i paixi, e e antenne finiscian pe ëse ciù grende. O l'é un compromisso.
Bluetooth à bassa energia
Deventâ popolare, sorvetutto co-i zugoei ciù neuvi. I patatine fritte oua son pöco econòmiche e gh'é st'attraçion de lasciâ che i clienti toccan i seu telefònni in scê etichette pe-e informaçioin in sciô produto. O demo ben. Inte desccegaçioin dense reali però, olimitaçioin de gammacomensa à mostrâ, e gh'écongestion di cannæ. Inte un progetto, i programmi d'aggiornamento doveivan ëse distançiæ perché tròppe etichette çercavan de parlâ inta mæxima vòtta.
Infrarosci
O Pricer o ô deuvia inte çertidun di seu scistemi. O fonçioña ben ben donde gh'é di problemi d'interferensa elettromagnetica. Ma gh'é beseugno delinia de vista ciæa, che, inte unna vea buttega con de gente che camminan in gio e e cöse che se mescian, o no l'é de longo realistico.
O paradòsso do poei
Ecco quello che rende a communicaçion ESL pe in davei diffiçile pe ëse corretta: e etichette an beseugno de squæxi no beive de battëie de potensa-che duan da-i 5 a-i 10 anni-ma an ancon da piggiâ i aggiornamenti quande vëgnan spedii. A mainea pe-a quæ resòlvan sto problema a l’é pe mezo deçicli de sonno-sveggia scincronizzæ. E etichette son in sostansa in còma o ciù tanto do tempo, e se desveggian solo che pe unna fraçion de segondo inte di barcoin presettæ pe verificâ s'gh'é quarcösa de neuvo. I profî de potensa mostran che ste cöse son ino livello de microampere-o dorme ciù do 99% do tempo.
Perché a progettaçion RF a fa ò a rompe i progetti
Chì l'é donde dovieiva ëse passou ciù tempo, apreuvo che un muggio de progetti ESL an un successo ò un fallimento pe-a ciù parte à segonda da qualitæ da progettaçion da ræ de communicaçion.
Scaffale in metalloriflette e blocca i segnæ, donca e poxiçioin da staçion de base devan ëse progettæ con cua
Casse refrigeræson fondamentalmente de gaggie de Faraday-armäi de metallo, interferense do compressô, pòrte de veddro influensan tutti i segnæ. Pe commun gh'é de beseugno de dispoxitivi de relè separæ de drento
I periodi de mascima aggiornamento ecopertua doggiape-e aree ciave pe prevegnî di scingoli ponti de fallimento

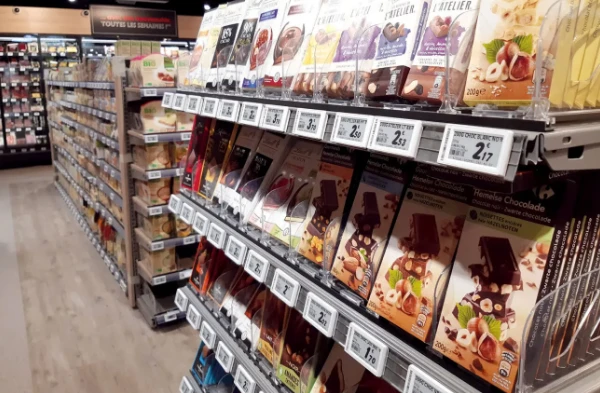

Coscì Quæ o l'é ESL, Comunque-Unna Definiçion
Soluçion pe l'etichetta elettrònica pe-i scaffæ, descompòsta:
Elettrònico- o ô distingue da-o papê
Etichetta de scaffâ- o l'é un tag de scaffâ, no un schermo de pubbriçitæ
Soluçion- a l'é unna soluçion completa, no un solo produto
Perché a dev’ëse ciammâ «soluçion»? Unn'etichetta elettrònica autonoma a l'é pe in davei sensa scignificato-a no peu ottegnî di prexi da sola, a no peu savei cöse mostrâ da sola, a no peu rinfrescâ da sola. O deve fâ confiansa in sce unræ de communicaçionpe reçeive de istruçioin, fâ confiansa in sce unpiattaforma de softwarepe ottegnî di dæti. Quella a l'é unna meña de primma cösa pe ingugge a testa in gio con ESL.
A parte do software
In sostansa gh'é beseugno de quarche ciattaforma ch'a tiâ i dæti di prexi da l'ERP ò da-o POS, a descrovî cöse succede in sce quæ etichetta e a ô spinge feua. Gh'é di editoî de modelli pe progettâ di layout de etichette e quarche lògica pe quande fâ di aggiornamenti.
Oparte d'integraçioncon di scistemi existenti-l'é chì che i progetti s'arrestan bloccæ pe di meixi. ERP legacy, formati de dæti stranbi, departimenti IT che no dan l'accesso.
Mette sta cösa inte un negoçio
Un scistema ESL da-o ninte a-o completamento o domanda de passâ pe un proçesso d’implementaçion d’inzegneria completo. A complescitæ de sto proçesso de spesso a passa e aspettative di utenti pe-a primma vòtta. Tanti progetti van de scianco chì, donca sta seçion a meita unna vea attençion.

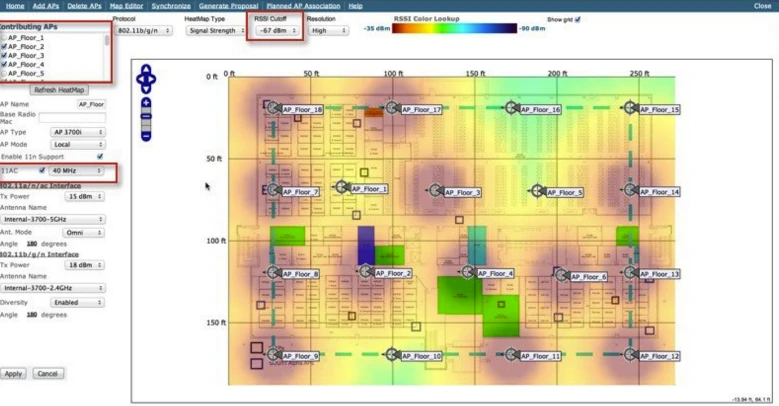

O sondaggio RF-Donde i progetti mòrran
Ma a cösa ch'a l'ammassâ a ciù parte di progetti?Sondaggio RF. O megio, a mancansa de un giusto.
L'ESL o se basa in sciâ communicaçion sensa fî, e i vëi ambienti de commercio son pin de ostacoli e interferense:
Scaffale in metalloriflette i segnæ
Armäi refrigeræson de gaggie naturale de Faraday .
Miage de cimentopenetraçion de blòcchi
Di atri dispoxitivi sensa fîprovocâ de interferense
Into traffego de mascima,i mæximi còrpi umoen sciorban i segnæ
Un giusto sondaggio RF o l'é in veitæ un muggio de travaggio. O comensa con mappâ l'ambiente fixico-donde gh'é e miage, donde gh'é e sganzie de metallo, cöse l'é apreuvo à generâ de interferense. Dapeu e preuve de propagaçion do segnâ mostran comme e frequense se compòrtan effettivamente inte quello spaçio speçifico. Testâ e condiçioin de confin, i canti stranbi, e arie da-a rente a-o molo de carregamento. L’output o no l’é solo che «mette de staçioin de base chì»-o dovieiva ëse un poxiçionamento preçiso, comme fin a-o centimetro, insemme à de mappe de covertua che mostran donde o segnâ o l’é fòrte, donde o l’é debole e cöse fâ co-i ponti problematichi. O l'é fadigoso, ma o l'arremba da-o scenäio de pescimo mensunou primma.
Tanti venditoî no ô fan ò ô fan à meitæ-assed pe risparmiâ i costi. Dapeu se domandan perché o 15% de etichette o l'é ancon offline.
Valutaçion do scito
O primmo passo o l'é de capî a scituaçion do negoçio:
Ambiente fixico- area de conservaçion, ertixe do soffito, dispoxiçion do pavimento, tipi de sganziæ
Requixiti de produto- i SKU totali determinan a quantitæ de l'etichetta, a distribuçion de categorie a determina i rappòrti tra e dimenscioin
Ambiente IT- che verscioin ERP/POS son in deuvia, comme l'é l'infrastruttua de ræ
Installaçion da staçion de base
Montaggio a-o soffitol'é o metodo ciù commun-gh'é unna linia de vista ciæa a-e sganzie e o l'é feua stradda. Ma se o soffito o l'é tròppo basso ò no gh'é un bon ponto de montaggio, peuan anâ in çimma à-e unitæ de scaffæ in cangi. O montaggio in sciâ miagia o fonçioña comme un supplemento pe çerte aree.
L'energia a ven fornia pe commun pe mezo dePoE, ch'o l'é conveniente perché solo che un cavo o l'à beseugno de corrî. Quello o veu dî che PoE o cangia pe alimentâ tutto, e à segonda de l'impostaçion, fòscia un server locale ò un gateway.
No ti desmentegâ .UPS-se l'alimentaçion a s'asmorta e o scistema o se ferma sensa graçia, o peu corrompî a base de dæti.
Distribuçion de etichette
Reçeive a spediçion, ispeçionâle, exeguî di test d'attivaçion pe ëse segui che fonçioñan effettivamente
Scanscionâ ògni etichetta e ligâla a-o produto correspondente into scistema
L'installaçion fixica a depende da che tipo de scaffæ gh'é à pòsto
Çerte etichette s'aggancian a-o bòrdo do scaffâ, quarcheduña a sciòrte inte'nna crenatua de ferrovia. Mi sonquelli magnetichipe superfiçie de metallo,quelli adescivipe superfiçie lisce, epiccin standpe-e vitrine. Nisciuña cösa complicâ, solo che tempo-o piggia quande se ne fa miggiæa.
Verifica e validaçion
Verifica fonçionale- o fonçioña tutto comme previsto?
Test de copertua- ògni singola etichetta
Test de stress- sotta carrega de çimma pe-o manco 72 oe
L'integraçion de scistema za mensunâ-l'é chì che i progetti mòrran. A fase de debug commun da sola a peu piggiâ de settemañe se i scistemi legacy en assæ invexendäi.
